Kattila ja korkean lämpötilan tuulettimet

QIYUE FAN · Kattilan ja{0}}korkean lämpötilan tuulettimen luokka

Kattilan tuulettimen valmistaja ID-, FD- ja korkean{0}}lämpötilojen käyttöön

Induced Draft -tuulettimet · Forced Draft -tuulettimet · Kuuma{0}}kaasun pakopuhaltimet

QIYUE FAN valmistaa kattila-indusoituja vetopuhaltimia, paineilmapuhaltimia ja korkean{0}}lämpöisiä keskipakopuhaltimia kattilahuoneisiin, poltto-ilmajärjestelmiin, uunin poistoilmajärjestelmiin, savukaasujen poistoon, savukaasujen poistoon, pölyn-poistojärjestelmiin ja teollisiin lämpöprosesseihin.

Valinta alkaa tuulettimen asennosta kattilajärjestelmässä. Ilmavirta, kokonaispaine, kaasun lämpötila, pölykuormitus, keräimen vastus, kanavahäviö, käyttöaika, ohjausmenetelmä ja moottorin marginaali tarkastellaan sitten todellisen työpisteen suhteen.

Lähetä Kattilaparametrit →
01 · Päätuote-Perheen sisäänkäynnit

Valitse kattilan tuuletinperhe ennen mallien vertailua

Määritä ensin, vaatiiko projekti poltto-ilman syöttöä, savukaasun-poistoa vai korkean-lämpötilan prosessin-kaasun käsittelyä. Vertaile sitten yksittäisiä tuuletinmalleja alla olevassa täydellisessä tuoteosiossa.

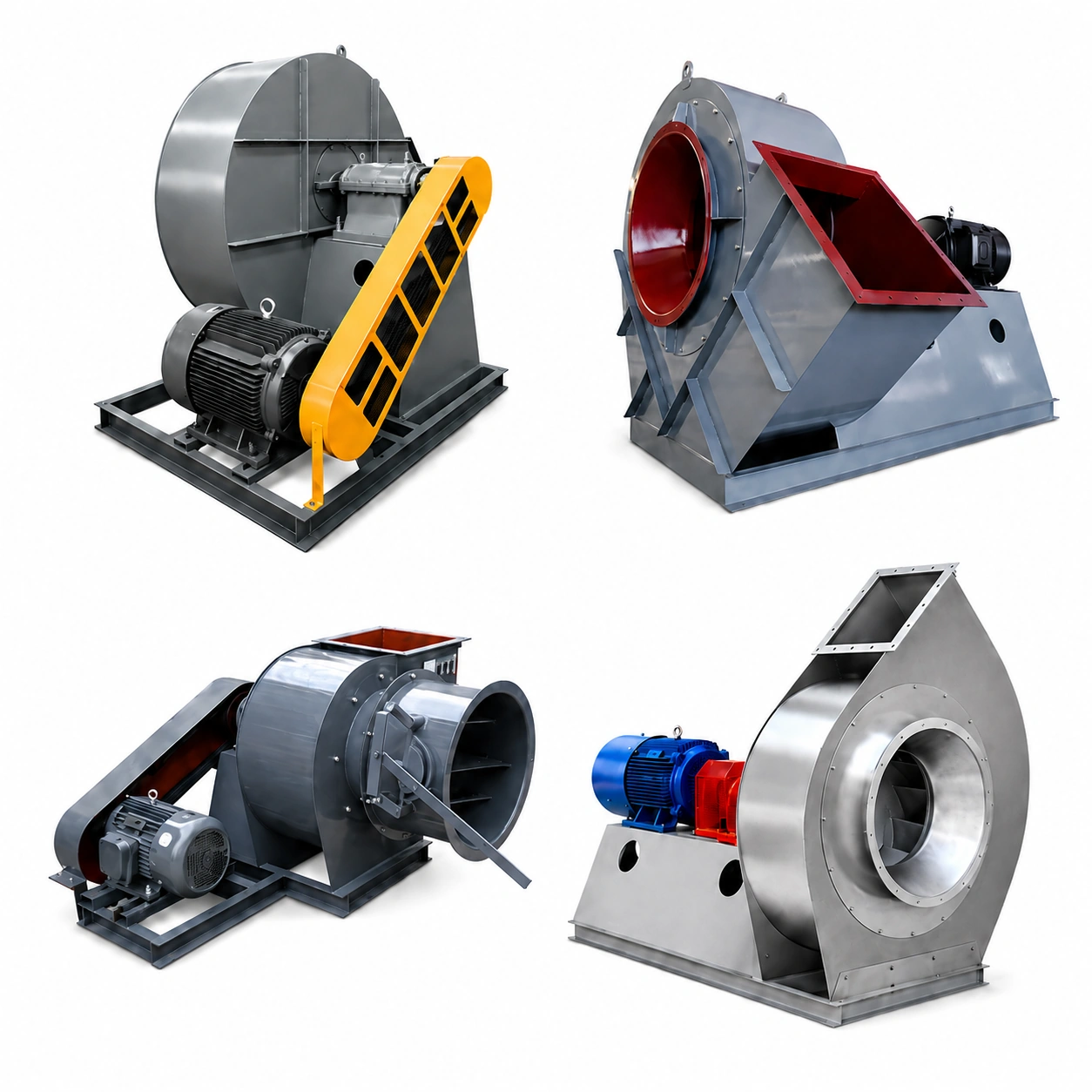

Savupiippu-Pakokaasuperhe
Kattilan aiheuttamat vetotuulettimet
Asennetaan kattilan tai pölynkerääjän jälkeen savukaasujen poistamiseen ja uunin alipaineen tukemiseen. Tarkista lämpötila, pölykuormitus ja täydellinen pakokaasuvastusreitti.
Näytä Induced Draft Fans →
Poltto-ilmaperhe
Boiler Forced Draft -tuulettimet
Asennettu ennen uunia tuottamaan puhdasta tai esilämmitettyä palamisilmaa. Tarkista polttimen tarve, ilma-puolen vastus, pellin ohjaus ja moottorin marginaali.
Näytä Forced Draft Fans →
Thermal{0}}Duty Family
Korkean-lämpötilojen teollisuustuulettimet
Uunien, uunien, kattiloiden ja lämpö{0}}prosessikaasujen käsittelyyn. Tarkista jatkuva ja huippulämpötila, kaasun koostumus, pölyn kuluminen, materiaali, lämpölaajeneminen ja laakerien suojaus.
Näytä korkean{0}}lämpötuulettimet →
02 · Kattilan ilma- ja kaasureitti

Yhdistä tuuletin täydelliseen kattilan vetoreittiin

Kattilan tuuletinta ei tule valita vain kattilan vetoisuuden tai moottorin tehon mukaan. Oikea suunta riippuu tuulettimen asennosta, järjestelmän resistanssista ja siitä, onko väliaine puhdasta palamisilmaa, kuumaa savukaasua, pölyistä pakokaasua vai korkean lämpötilan{1}}prosessikaasua.

01
Ilmanotto
Raikas tai esilämmitetty palamisilma
02
FD tuuletin
Työntää ilmaa kohti uunia
03
Kattila / uuni
Poltto ja lämmönvaihto
04
Pölynpoisto
Kerääjä · pelti · kanavahäviö
05
ID fani
Vetää savukaasuja savupiippua kohti
03 · Täydellinen mallimerkintä

Kattila- ja{0}}korkean lämpötilan tuuletinmallit

Tämän luokan käyttämät kahdeksan nykyistä mallin suuntaa ovat alla. Vertaa ensin tuulettimen roolia ja vahvista sitten ilmavirta, paine, kaasun lämpötila, pölyn tila ja asennustiedot ennen tarjouksen tekemistä.

Pieni kattilan ID tuuletin
Y6-30 Kattilan aiheuttama vetotuuletin
Pienen ja keskikokoisen kattilan savukaasunpoistoon,{0}}jossa vaaditaan kompakti sijoittelu ja vakaa alipaine.
Näytä Y6-30 →
Tavallinen kattilan ID-tuuletin
Y5-47 Kattilan aiheuttama vetotuuletin
Tavalliseen kattilahuoneen savukaasun poistoon kattilan, kanavan ja pölyn-poistolaitteiden- jälkeen.
Näytä Y5-47 →
Dust-Treatment ID Fan
Y5-48 Kattilan aiheuttama vetotuuletin
Kattilan savun-poisto- ja pölyn-keräysreitit, joissa keräimen, kanavan ja savupiipun vastus on otettava huomioon.
Näytä Y5-48 →
High{0}}Resistance ID Fan
Y8-39 / Y9-38 Kattilan ID tuuletin
Vahvempi kattilan pakovastus, pidemmät kanavat tai suurempi pölyn{0}}poistojärjestelmän painehäviö.
Näytä Y8-39 / Y9-38 →
FD/ID-kattilaperhe
G/Y4-73 Kattilan keskipakotuuletin
G4-73 kattilan ilmansyöttöä varten ja Y4-73 indusoidun vedon suunnalle järjestelmän käyttötarkastuksen jälkeen.
Näytä G/Y4-73 →
FD / ID tarkistus
GY5-51 Boiler Forced / Induced Draft tuuletin
Kattilavedon reiteille, joissa lopullinen pakotettu- tai indusoitu-vedon suunta on vahvistettava paikan olosuhteista.
Näytä GY5-51 →
Teollisuuden kattilan tuuletin
GY6-41 Kattilan puhallin / ID tuuletin
Teolliseen kattilapuhaltimiin ja indusoituihin{0}}vedosovelluksiin, jotka vaativat vakaan ilmavirran ja painereservin.
Näytä GY6-41 →
Suuri-kapasiteetin vetotuuletin
GY6-51 Suuren kapasiteetin kattilan vetotuuletin
Suuremmille kattila- ja leijukerrosvetojärjestelmille, jotka edellyttävät laajaa ilmavirtaa, painetta ja jatkuvaa-käyttötarkastusta.
Näytä GY6-51 →
04 · Valintamatriisi

Valitse kattilan tuulettimet tuulettimen asennon ja kaasun kunnon mukaan

Käytä käyttöasentoa ja keskitasoa tunnistaaksesi ensimmäisen mallin suunnan. Lopullinen valinta vaatii vielä puhallinkäyrän ja vahvistetun toimintapisteen.

Pienen/tavanomaisen kattilan savukaasu
Kattilan tai pölyn-poistoosaston jälkeen. Tarkista alipaine, kaasun lämpötila, keräimen vastus ja kompakti layout. Ensimmäiset ohjeet: Y6-30 / Y5-47.
Poltto-ilmansyöttö
Ennen uunin tai polttimen ilmapuolta. Tarkista ilmavirta, polttimen tarve, kanava- ja peltivastus, ohjaustapa ja moottoristandardi. Käytä ensin FD-perhearviointia.
Suurempi-vastus kattilan pakokaasu
Pitkä kanava, keruuvastus tai savupiipun painehäviö vaatii suuremman painereservin. Tarkista Y8-39 / Y9-38, Y5-48 tai muu korkeamman paineen suunta.
Korkean-lämpötilan uunin/uunin pakokaasu
Tarkista jatkuva ja huippulämpötila, kaasun koostumus, pöly, materiaali, laakerin jäähdytys, lämpölaajeneminen ja asennus ennen tuuletinsarjan vahvistamista.
05 · Painehäviön tarkistus

Mistä kattilan tuulettimen paineen kysyntä tulee

tappio 01
Kattilan läpäisyvastus
Lämmityspinnat, uunikanavat ja kattilarakenne luovat pohjavastuksen.
tappio 02
Pölynkerääjä
Pussisuodattimet, syklonit ja märkäpesurit voivat lisätä merkittävästi ID{0}}tuulettimen painetta.
tappio 03
Kanavan ja kyynärpään menetys
Pitkät kanavat, kyynärpäät, supistimet ja siirtymät on sisällytettävä painelaskelmaan.
TARKASTUSKOHTA
Älä valitse moottorin tehon mukaan
Moottorin tehoa tarkastellaan ilmavirran, paineen, lämpötilan, hyötysuhteen ja työpisteen jälkeen.
06 · Aiheeseen liittyvät valintasivut

Jatka kattilan tuulettimen valintaa järjestelmän roolin mukaan

Kattilan aiheuttama vetojärjestelmä
Savukaasun-poisto, alipaine ja pölyn-kerääjän vastus.
Teollinen pakotettu tuuletinjärjestelmä
Palamis-ilmansyöttö, ilman-puolen vastus ja polttimen ilmavirta.
Uunin korkean{0}}lämpötilan pakokaasu
Lämpötila, kuuma{0}}kaasutila, jäähdytys ja lämpö{1}}järjestelmän vastus.
Kattilan tuulettimen valintaopas
Vertaa FD-, ID- ja korkean lämpötilan{0}}puhaltimien suuntia kattilan koko reitiltä.
Forced Draft Fan vs Induced Draft Fan
Tarkista tuulettimen asento, ilmavirran suunta ja valintariski ennen mallien vertailua.
Tekninen tuulettimen valinta
Lähetä kattilan käyttötiedot projektikohtaista-tarkistusta varten ennen tarjouksen tekemistä.
07 · Tarjoustiedot

Lähetä kattilan tuulettimen tiedot ennen mallin vahvistusta

Fanin rooli
FD · ID · kuuma kaasu · tuntematon
Kattilan tiedot
Kapasiteetti · polttoaine · käyttökuorma
Ilmavirta ja paine
Vaadittu m³/h · Pa · vastus
Kaasun lämpötila
Normaali · jatkuva · huippu
Pöly / savukaasu
Tuhka · kosteus · syövyttäviä komponentteja
Keräimen vastus
Pussisuodatin · sykloni · pesuri
Asennus
Kierto · ulostulo · perustus
Sähkö
Jännite · taajuus · ohjaus
08 · FAQ

Kattilan ja{0}}korkean lämpötilan tuulettimen valintakysymyksiä

Mitä eroa on pakokaasutuulettimella ja indusoidulla tuulettimella?
Pakotettu tuuletin syöttää palamisilmaa ennen uunia. Indusoitu vetopuhallin poistaa savukaasut kattilan tai pölyn{1}}poistolaitteiston jälkeen ja tukee alipainetta.
Miksi pölynkerääjän vastus on tärkeä ID-tuulettimelle?
ID-puhaltimen on voitettava kattilan, kanavan, keräimen, peltien ja savupiipun vastus. Tämän reitin aliarvioiminen voi aiheuttaa riittämättömän vedon asennuksen jälkeen.
Milloin korkean lämpötilan{0}}tuuletin tulee tarkistaa?
Tarkista korkean{0}}lämpötilan konfiguraatio, kun väliaine ylittää normaalin ilmanvaihtolämpötilan tai kun jatkuvatoimista uunin, uunin tai lämpöprosessin kuumaa{1}}kaasua on käsiteltävä.
Mitä tietoja tarvitaan, ennen kuin QIYUE FAN suosittelee mallia?
Lähetä kattilan kapasiteetti, tuulettimen rooli, ilmavirta, paine, kaasun lämpötila, pölynkerääjän vastus, kaasun tila, jännite, pyörimissuunta, ulostulon suunta ja asennusasetelma.
Kattilan tuulettimen valinta ja tarjous

Lähetä kattilan reitti ennen tuulettimen mallin vahvistamista

Lähetä kattilan kapasiteetti, tuulettimen asento, ilmavirta, paine, jatkuva ja huippukaasun lämpötila, pölynkerääjän vastus, savukaasun tila-, ulostulokulma, pyörimissuunta, jännite ja määrä. QIYUE FAN voi tarkistaa sopivan ID:n, FD:n tai korkean lämpötilan{2}}tuulettimen suunnan ennen tarjouksen tekemistä.

Pyydä kattilan tuulettimen valintaa → Lähetä Tuuletinvaatimukset →
Ylimääräinen alustan tuotelistaus
Alla oleva automaattinen tuoteluettelo on täydentävä. Käytä kolmea perheen sisäänkäyntiä ja täytä yllä oleva kahdeksan-mallituotteen osio ensisijaisena kattilan ja korkean lämpötilan{2}}puhaltimen valintapoluna.
Etusivu 12 Viimeinen sivu

Meillä on runsas kokemus, ja olemme yksi luotettavimmista kattiloiden ja korkean lämpötilan tuulettimien valmistajista ja toimittajista Kiinassa. Voit vapaasti myydä korkealaatuisia Kiinassa valmistettuja kattiloita ja korkean lämpötilan tuulettimia tehtaaltamme. Otamme vastaan ​​myös räätälöityjä tilauksia.
