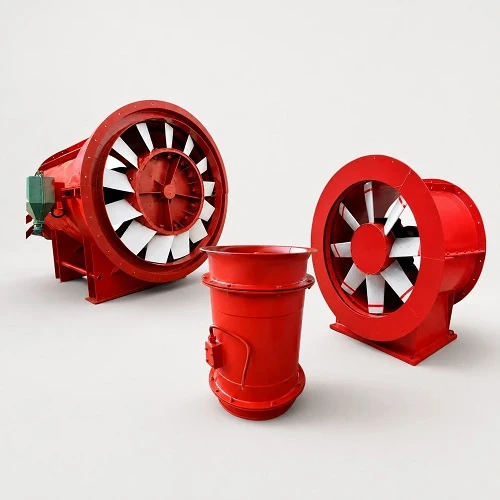

Teollisuuden savunpoistopuhallin on suunniteltu syövyttävien höyryjen, myrkyllisten kaasujen ja raskaiden hiukkaspäästöjen jatkuvaan poistamiseen vaativissa prosessiympäristöissä. Tämä yksikkö on suunniteltu raskaaseen-teollisuuden ilmanvaihtopiireihin, ja se sisältää raskaan-mittaisen hitsatun kotelon, dynaamisesti tasapainotetun taaksepäin-kaarevan tai säteittäisen-siipipyörän ja suora- tai hihna{5}}moottorikokoonpanon. Se estää vaarallista kerääntymistä ahtaisiin työtiloihin, ylläpitää ilmanlaadun vaatimustenmukaisuutta ja kestää aggressiivista kemiallista altistumista erikoisseosvalintojen ja suojapinnoitteiden avulla.

Tärkeimmät ominaisuudet

Raskas-mittareiden rakenteellinen eheys:Kotelo on valmistettu jatkuvatoimisesta-hitsauksesta 304/316L ruostumattomasta teräksestä, FRP:stä (lasikuituvahvisteisesta muovista) tai raskaasta hiiliteräksestä, joka on päällystetty kemiallisesti -kestävällä jauhemaalilla.

Kipinöimättömän{0}}siipipyörän rakenne:Kipinä{0}}kestävät alumiini- tai valepronssipyörät saatavilla räjähdysvaarallisiin tai syttyviin kaasuympäristöihin (AMCA Type B/C -kipinänkestävyysvaatimusten mukainen).

Korkean staattisen paineen suorituskyky:Suunniteltu voittamaan järjestelmän kestävyys pitkillä kanavaajoilla, pesureilla ja hiiliadsorptiosuodatusyksiköillä.

Tarkka dynaaminen tasapainotus:Siipipyörät on tasapainotettu ISO 1940 Grade G6.3 -standardin mukaisesti (tai tiukemmat pyynnöstä) mekaanisen tärinän ja laakerien kulumisen minimoimiseksi.

Jäykät vetokokoonpanot:Tarkasti-koneistetut teräsakselit, joita tukevat raskaat-itsesuuntautuvat-tyynynlohkolaakerit, joiden käyttöikä on L10 yli 100 000 tuntia.

Tekniset tiedot

Parametri	Tekniset tiedot (Imperial)	Tekniset tiedot (metriset)	Standardit / vaatimustenmukaisuus
Ilmavirtauskapasiteetti (Q)	1 000 - 50 000 CFM	1 700 - 85 000 m3/h	AMCA 210
Staattinen paine (Ps)	Jopa 12,0 tuumaa paino.	Jopa 3000 Pa	AMCA 210
Käyttölämpötila	-20 - 180 astetta F	-29 - 82 astetta	Vakio (korkeampi lämpötila saatavilla)
Juoksupyörän halkaisija	12-60 tuumaa	305 - 1 524 mm	ISO 1940
Moottorin teho	1,5-150 hv	1,1-110 kW	NEMA / IEC
Moottorin kotelo	TEFC, IEEE 841, räjähdyssuojattu-	Luokka I, divisioona 1/2 tai vyöhyke 1/2	NEC / ATEX / IECEx
Asunnon kierto	Kenttä{0}}säädettävät kulmat (CCW/CW, 45 asteen askeleet)	Moni{0}}asentopurkaus	Vakiokokoonpano

Rakennus- ja toimintaperiaate

Toimintaperiaate

Puhallin toimii keskipakovoimalla. Kun moottori pyörittää juoksupyörää, ilma tulee aksiaalisesti sisääntulokartion kautta, suuntautuu 90 astetta ja kiihtyy säteittäisesti ulospäin siipikanavien avulla. Kierteisen -muotoinen kotelo kerää tämän nopean-ilmavirran ja muuntaa dynaamisen nopeuden paineen staattiseksi paineeksi pakottaen syövyttävät höyryt poistokanavan läpi ja pois laitoksesta.

Valmistus ja laadunvalvonta

Metallilevyjen valmistus:Laserleikkaus ja CNC-puristusjarrumuovaus varmistavat kotelon mittatoleranssit +/-0,5 mm:n sisällä, mikä eliminoi ilmavuodon laippaliitoksissa.

Hitsausstandardit:Rakenteelliset ja painetta{0}}pitävät hitsit, jotka ovat suorittaneet AWS D1.1 -sertifioidut hitsaajat MIG/TIG-prosesseja käyttäen, minkä jälkeen suoritetaan ei--hajoava hitsin tarkastus (värin tunkeutumistesti kriittisissä saumoissa).

Tasapainotusmahdollisuus:Täydelliset pyörivät kokoonpanot läpikäyvät kaksi-tasodynaamista tasapainotusta tietokoneistetuissa kovilla{1}}laakeroiduissa tasapainotuslaitteistoissa ennen lopullista kokoonpanoa.

Kotitestaus:-Jokaiselle kootulle tuulettimelle suoritetaan 2 tunnin käyntitesti, jossa mitataan moottorin virrankulutus, käyttövärähtelynopeus (mm/s) ja laakeripesän lämpötilan nousu.

Sovellukset

Kemiallinen käsittely:Happosumut, kloorihöyryt ja emäksiset liuotinhöyryt poistetaan reaktioastioista ja varastosäiliöiden tuuletusaukoista.

Metallin viimeistely ja galvanointi:Syövyttävän höyryn, rikkihapposumun ja metallin peittauspäästöjen poistaminen kastosäiliöistä.

Teollinen hitsaus ja leikkaus:Hitsaussavun talteenotto ja plasma{0}}leikkaussavun lähteellä paikallisten liesituulettimien kautta.

Lääkkeiden valmistus:Aktiivisten farmaseuttisten aineiden (API) suojarakennuksen pakokaasujen ja puhdastilan toissijaisten pakokaasuvirtojen hallinta.

Jätevedenpuhdistamot:Syövyttävän rikkivedyn (H2S) ja metaanikaasun poistaminen pumppuasemilta ja lietteen vedenpoistorakennuksista.

Käytettävissä olevat vaihtoehdot

Korroosionkestävät{0}}pinnoitteet:Halar (ECTFE), fluoripolymeeri (PTFE) tai fenoli epoksi paistettu sisävuoraus kovan hapon kestävyyttä varten.

Akselitiivisteet:Akselin labyrinttitiivisteet, teflon-akselirenkaat tai tyhjennetyt tiivistepesän tiivisteet estämään myrkyllisten kaasujen vuotamisen moottorihuoneeseen.

Tulo-/ulostulopellit:Moottoroidut tai manuaaliset äänenvoimakkuuden vaimentimet ja painovoiman takaisinvedon vaimentimet.

Tärinäeristimet:Jousi-tyyppiset tai kumi-in-leikkausvärähtelynvaimentimet ja joustavat kanavaliittimet minimoivat rakenteellisen tärinän siirtymisen.

Säähuput ja lintuverhot:Suojakoppakokoonpanot ulkokäyttöön katolle.

FAQ

K: Kuinka valitsen oikean tuulettimen materiaalin syövyttäville kemikaalihöyryille?

V: Materiaalin valinta riippuu kemiallisesta koostumuksesta, pitoisuudesta ja ilmavirran lämpötilasta. Mietoille orgaanisille höyryille riittää paksu-hiiliteräs, jossa on kemikaaleja-kestävä pinnoite. Aggressiivisille epäorgaanisille hapoille (kloorivety-, rikki-, typpihappo) 316L ruostumaton teräs tai kiinteä FRP (lasikuituvahvistettu muovi) on pakollinen kotelon seinämien ennenaikaisen ohenemisen estämiseksi. Anna kemiallisen kaasun erittely suunnittelutiimillemme tarkan materiaalien yhteensopivuuden tarkistamiseksi.

K: Mitä eroa on suora-käyttö- ja hihnaveto-käyttökokoonpanoilla?

V: Suorakäyttöiset{0}}puhaltimet yhdistävät juoksupyörän suoraan moottorin akseliin, mikä tarjoaa kompaktin tilan, hihnan huoltovapaan ja korkean mekaanisen hyötysuhteen. Hihnakäyttöpuhaltimet käyttävät hihnapyöriä ja hihnoja säätämään tuulettimen kierroslukua, mikä mahdollistaa kenttäilman määrän säätämisen ja eristää moottorin kuumista tai syövyttävästä ilmavirrasta. Valitse suora-käyttö puhtaille tai normaaleille lämpötilavirroille ja hihna-käyttö, kun tarvitaan ilmavirran säätöjä tai moottorin eristämistä.

K: Voidaanko nämä tuulettimet asentaa ulos ankarissa sääolosuhteissa?

V: Kyllä. Ulkoasennukseen tarkoitetut yksiköt toimitetaan säänkestävällä-moottorikotelolla (TEFC tai vakavalla-käyttöjärjestelmällä IEEE 841 / IP55+), akselin sadesuojalla, ulkopuolisilla-epoksipinnoitteilla ja valinnaisilla tyhjennystulpilla liittimillä, jotka poistavat kertyneen kondenssiveden telakotelosta. Alueellinen sähkövaatimustenmukaisuus (kuten ATEX/IECEx tai Pohjois-Amerikan NEC-standardit) määritellään projektikohtaisesti.

K: Mitä asiakirjoja kunkin lähetyksen mukana toimitetaan?

V: Jokainen tilaus sisältää sertifioidut mittapiirustukset, käyttö- ja huolto-oppaan (O&M), dynaamisen tasapainotuksen testitodistukset, moottorin tietosivut ja vaatimustenmukaisuustodistuksen, joka vahvistaa vaatimustenmukaisuuden tiettyjen alan standardien (esim. AMCA, OSHA, ISO) kanssa.

K: Mikä on räätälöidyn{0}}poistopuhaltimen normaali toimitusaika?

V: Vakiovarastokokoonpanot toimitetaan 2–3 viikon kuluessa. Suunniteltu -tilaamaan-yksiköt, jotka vaativat erikoiskorroosion-kestäviä metalliseoksia, räjähdyssuojattuja moottoreita (ATEX/IECEx tai Class I Div 1) tai mukautettuja purkaussuunnuksia vaativat yleensä 4–6 viikkoa valmistus- ja testausaikaa.

K: Kuinka varmistat, että tuuletin ei tärise liikaa käytön aikana?

V: Tärinänhallintaa hallitaan kahden tiukan protokollan avulla: kotelon ja rakenteellisen pohjan suunnittelu, jotta vältetään resonanssitaajuudet, jotka vastaavat moottorin kierroslukua, ja tarkan kaksitasoisen dynaamisen tasapainotuksen suorittaminen täysin kootulle pyörivälle elementille. Lopullinen tehtaan laadunvalvontatarkastus kirjaa tärinän nopeustasot varmistaakseen ISO 10816 -standardien noudattamisen ennen laatikoihin laittamista.

Pyydä tarjous

Saadaksesi tarkan teknisen ehdotuksen, suorituskykykäyrät ja kaupallisen tarjouksen 24 tunnin kuluessa, toimita seuraavat toimintaparametrit sovellussuunnittelutiimillemme:

Vaadittu ilmavirta (CFM tai m3/h)
Staattinen kokonaispaine (in. wg tai Pa)
Ilmavirran koostumus, kemikaalipitoisuus ja käyttölämpötila
Virtalähteen saatavuus (jännite / vaihe / taajuus) ja alueellinen vaatimustenmukaisuusstandardi (NEC / ATEX / IECEx)
Tarvittavat lisävarusteet (vaimentimet, sääsuojat, tärinänvaimentimet)
