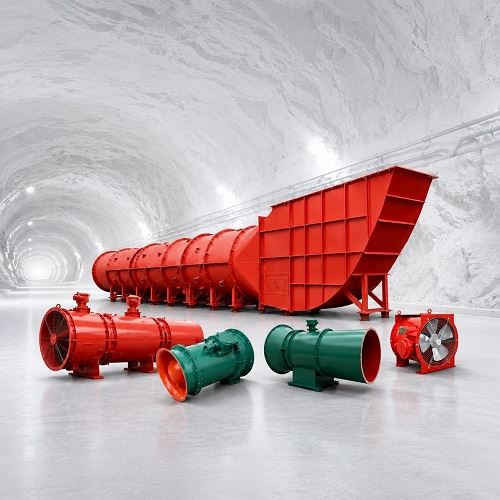

Heavy Duty Industrial -poistopuhallin tarjoaa suuren{0}}ilmanpoiston tiloihin, jotka toimivat vaativissa lämpö- ja kemiallisissa olosuhteissa. Tämä yksikkö on rakennettu raskaalla-teräskotelolla ja dynaamisesti tasapainotetuilla teriillä, ja se toimii jatkuvasti ympäristöissä, joissa on hiukkasia, syövyttäviä höyryjä ja kohonneita ympäristön lämpötiloja. Se on suunniteltu integroitavaksi suoraan ulkoseiniin tai kanavallisiin ilmanvaihtoverkkoihin, ja se tarjoaa luotettavan paineensäädön ja jatkuvan ilmanvaihdon teollisuushygienia- ja OSHA/CE-ympäristöstandardien mukaisesti.

Tärkeimmät ominaisuudet

Tehokas{0}}aerodynaaminen juoksupyörä:5- tai 7-lapainen kantosiipiprofiili, joka on suunniteltu maksimoimaan tilavuusilmavirta ja minimoimaan turbulenssin ja akustisen tehon.

Suora-käyttö tai hihna-käyttö:Suoravetoiset{0}}mallit estävät hihnan luistamisen ja vähentävät mekaanista huoltoa. hihna{1}}käyttökokoonpanot mahdollistavat mukautetun kierrosluvun virityksen ja eristävät moottorin syövyttäviltä tai korkean lämpötilan{2}}ilmavirroilta.

Korroosionkestävä{0}}rakennekokoonpano:Kuumasinkitty teräs tai raskas-ruostumaton teräsrunko (SS304/SS316), joka on käsitelty teollisella polyesterijauhemaalilla kemiallisen hajoamisen estämiseksi.

Automaattiset painovoimaikkunat:Tasapainotetut alumiinisäleiköt avautuvat dynaamisen ilmanpaineen avulla, kun tuuletin toimii, ja tiivistyvät tiiviisti sammuttamisen yhteydessä estämään takaisinvedon, sateen sisäänpääsyn ja lämpöhäviön.

Teollisuus-TEFC-moottorit:Täysin suljetut tuuletin{0}}jäähdytetyt (TEFC) moottorit, jotka on varustettu H-luokan eristyksellä ja tiivistetyillä kuulalaakereilla, jotka on mitoitettu jatkuvaan 24/7 teollisuuskäyttöön.

Tekniset tiedot

Parametri	Vakioalue / Tekniset tiedot
Ilmavirtauskapasiteetti (CFM)	5 000 CFM - 45 000 CFM (8 500 m3/h - 76 000 m3/h)
Staattinen painealue	0 - 500 Pa (jopa 2,0 in.wg)
Juoksupyörän halkaisija	500–1 800 mm (20–71 tuumaa)
Moottorin teholuokitus	0,55 kW - 15 kW (0,75 - 20 hv)
Käyttöjännite	220V/380V/415V, 3-vaihe, 50Hz / 60Hz (muokattavissa)
Materiaalin paksuus	Kotelo: 1,2 mm - 3.0 mm; Terät: 1,5 mm - 4.0 mm
Akustinen taso	65 dB(A) - 82 dB(A) mitattuna 1,5 metrin etäisyydellä
Ympäristön lämpötilan raja	-20 asteesta +60 asteeseen (standardi); Jopa +120 astetta (korkean lämpötilan rakennukset)
Ingress Protection (IP) -luokitus	IP55 (moottori ja liitäntäkotelo)

Rakennus- ja toimintaperiaate

Rakentamisen erittely

Kotelo ja Venturi-aukko:Muotoiltu CNC-laserleikkauksella ja hydraulisella leimaamalla. Bellmouth-sisääntulo on kehrätty-muodostettu virtaviivaistamaan ilmavirran tuloa juoksupyörään, mikä vähentää rajakerroksen erotusta ja painehäviötä.

Aseman kokoonpano:Erittäin -tarkat valurauta-hihnapyörät ja staattiset-tasapainotetut kiilahihnat-(hihna-käyttöversioille) yhdistettynä itse-kohdistuviin tyynynlaakereihin, joiden käyttöikä on L10 yli 50 000 tuntia.

Toimintaperiaate

Aksiaali- tai keskipakopyörä pyörii 3-vaiheisella teollisuusmoottorilla, ja se pyörii kalibroiduilla kierrosluvuilla venturikotelon sisällä. Pyörimiskineettinen energia pakottaa ilmamolekyylejä ulos ja eteenpäin luoden alipainevyöhykkeen imuaukon taakse. Tämä paine-ero imee vanhentunutta sisäilmaa, lämpöä tai epäpuhtauksia tuulettimen imuaukon kautta ja purkaa ne ulos painovoimaluukkujen kautta, mikä ylläpitää tasaista tilavuusilman uusiutumista.

Sovellukset

Metallivalu ja valimot:Poistaa voimakasta savua, metallihiukkasia ja säteilylämpöä valuvista ja sulavista lattioista.

Kemialliset ja jalostuslaitokset:Poistaa syövyttävät happosumut ja haihtuvat orgaaniset yhdisteet (kun yhdistettynä räjähdyssuojattuihin moottoreihin-ja kipinäsuoja{1}}pinnoitteisiin).

Varastot ja logistiikkakeskukset:Säätelee ympäristön lämpötilan nousua ja kosteustasoa suurissa suljetuissa säilytystiloissa.

Maatalouseläinten asutus:Poistaa ammoniakin, hiilidioksidin ja ylimääräisen kosteuden optimaalisen navetan ilmanlaadun ylläpitämiseksi.

Käytettävissä olevat vaihtoehdot

Räjähdys{0}}Proof-kokoonpano:ATEX/IECEx-sertifioidut moottorit -kipinöimättömillä berylliumkuparisilla tai alumiinisilla terien kärjillä vaarallisiin luokka I, Division 1 ympäristöihin.

Korkean{0}}lämpötilan rakenne:Sisäiset lämmöneristysesteet ja keraamiset{0}}laakerit jatkuvaan ilmanpoistoon 120 asteeseen asti.

Nopeudensäätö:VFD-

Tulo-/ulostulon suojat:Raskas-hitsattu terässuojaverkko, joka täyttää OSHA-turvallisuusstandardit sekä imu- että poistopuolella.

Valmistus ja laadunvalvonta

Tuotanto perustuu automatisoituihin laserleikkauskeskuksiin, robotteihin MIG/TIG-hitsauskennoihin ja CNC-dynaamisiin tasapainotuslaitteisiin tiukkojen mittatoleranssien ja rakenteellisen eheyden varmistamiseksi.

Materiaalin jäljitettävyys:Raakateräslevyille tehdään spektroskooppinen analyysi lejeeringin koostumuksen tarkistamiseksi (esim. 304 ruostumattoman teräksen kromi/nikkeli-suhde) ennen leimaamista.

Dynaaminen tasapainotus:Jokainen valmis siipipyöräkokoonpano käy läpi ISO 1940 Grade 6.3 dynaamisen tasapainotuksen, joka eliminoi käyttövärähtelyn ja pidentää laakerien käyttöikää.

Suorita-testivahvistus:Täysin kootuille tuulettimille tehdään 2 tunnin jatkuva sähköinen kuormitustesti, jossa mitataan jännitteenottoa, käyttövirtaa, värähtelynopeutta ja desibelitehoa ennen laatikoihin laittamista.

Vaatimustenmukaisuustodistukset:Yksiköt valmistetaan ISO 9001 -sertifioiduissa tiloissa ja sähkökomponenteilla on CE-, UL- ja CCC-sertifikaatit.

FAQ

K: Kuinka lasken laitokselleni vaaditun CFM:n?

V: Kerro rakennuksesi kokonaistilavuus (pituus x leveys x korkeus kuutiojalkoina) vaaditulla ilmanvaihdolla tunnissa (ACH), joka on suositeltu tietylle teollisuussektorille, ja jaa sitten 60:llä. Vakiovalmistuslaitoksissa tarvitaan tyypillisesti 30–60 ilmanvaihtoa tunnissa lämpökuormituksesta riippuen.

K: Voiko tämä poistotuuletin toimia kanavan ulkoista staattista painetta vastaan?

V: Vakioaksiaaliset poistopuhaltimet on optimoitu matalapaineisiin-seinäasennuksiin- (0–100 Pa). Jos asennuksesi vaatii pitkiä kanava- tai suodatinpankkeja, valitse korkeapaineiset keskipako- tai sekavirtauskokoonpanomme, jotka pystyvät ylittämään jopa 500 Pa:n staattisen vastuksen.

K: Mitä eroa on suoraveto-- ja hihnaveto-mallien välillä?

V: Suoravetoiset{0}}mallit yhdistävät juoksupyörän suoraan moottorin akseliin, mikä tarjoaa paremman mekaanisen tehokkuuden ja ilman hihnan huoltoa. Hihna{2}}käyttömalleissa käytetään hihnapyöriä tuulettimen kierrosluvun muuttamiseksi suhteessa moottorin nopeuteen, mikä mahdollistaa ilmavirran säätämisen paikan päällä ja eristää moottorin kuumilta tai syövyttävältä ilmavirralta.

K: Onko räjähdyssuojattuja{0}}vaihtoehtoja saatavilla vaarallisiin paikkoihin?

V: Kyllä. Toimitamme yksiköitä, jotka on varustettu ATEX/IECEx-sertifioiduilla räjähdyssuojatuilla-moottoreilla, kipinöimättömillä alumiini- tai pronssisilla teräkärjeillä ja anti-staattisilla pinnoitteilla, jotka on suunniteltu kemiantehtaille, maalikoppeille ja viljaelevaattorille.

K: Mikä on tavallinen toimitusaika joukkotilauksille ja mukautetuille kokoonpanoille?

V: Vakioluetteloyksiköt toimitetaan 10–15 arkipäivän kuluessa. Räätälöidyt kokoonpanot-mukaan lukien tietyt jännitteet, mukautetut koteloiden mitat tai erikoismetallurgia- vaativat tyypillisesti 25–35 arkipäivää tilausmäärästä riippuen.

K: Mitä pakkausta käytetään kansainväliseen merirahtiin?

V: Kaikki yksiköt on kiinnitetty lämpö-käsiteltyihin, kaasutusvapaisiin-puisiin kuormalavoihin (ISPM 15 -yhteensopiva), kääritty -kestävään polyeteenistä valmistettuun kosteussulkuihin ja suljettuna vahvistettuihin vanerilaatikoihin, jotta estetään kuljetusvauriot konttikuljetuksen aikana.

Pyydä tarjous

Anna toimintaparametrisi alla saadaksesi teknisen ehdotuksen, CAD-piirustukset ja rahtitarjouksen 24 tunnin sisällä.

Vaadittu ilmavirta (CFM tai m3/h):
Staattisen paineen vaatimus (Pa tai in.wg):
Virtalähde saatavilla (jännite / vaihe / Hz):
Sovellusympäristö (standardi / korkea lämpötila / syövyttävä / räjähdys{0}}suoja):
Vaadittu määrä:
