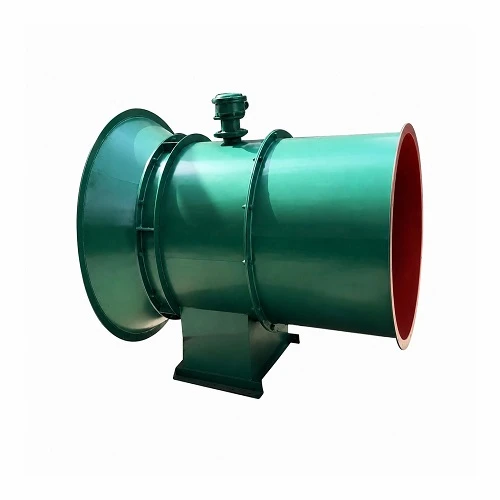

Raskaat-teolliset poistopuhaltimet poistavat lämmön, prosessihöyryn, pölyn ja haitalliset höyryt laajamittainen-suljetuista ympäristöistä. Nelipainetuuletusperiaatteella toimivat laitteet vaihtavat sisäilmaa ulkoilman kanssa jatkuvasti. Suunniteltu jatkuviin-käyttösykleihin vaativissa tuotanto- ja maatalousympäristöissä, ja se minimoi kunnossapidon seisokit ja ylläpitää korkean ilmansyötön wattia kohden.

Tärkeimmät ominaisuudet

Suora-ajo/hihna-ajovaihtoehdot: Suora{0}}käyttökokoonpano eliminoi hihnan luisumisen ja lyhentää huoltovälejä; hihna-käyttökokoonpanot mahdollistavat mukautetun kierrosluvun säätämisen tiettyjä staattisia paineita varten.

Aerodynaamisesti tasapainotetut juoksupyörät: Moniteräiset ruostumattomasta teräksestä tai valetusta alumiinista valmistetut potkurit on dynaamisesti tasapainotettu ISO 1940 -luokan G6.3 mukaan, mikä vähentää mekaanista tärinää ja laakerien kulumista.

Keskipakosuljinmekanismi:Automaattiset keskipakotyöntö{0}}vetoavausjärjestelmät takaavat 100 %:n säleikön avautumisen minimaalisella vastuksella, mikä estää takavedon ja sään tunkeutumisen tyhjäkäynnillä.

Suljetut moottorikotelot:IP55-luokiteltu TEFC (Totalally Enclosed Fan Cooled) teollisuusmoottorit, joissa on F-luokan eristys, kestävät jopa 55 asteen käyttölämpötilan.

Tekniset tiedot

Mallisarja	Ilmavirta (CFM @ 0" SP)	Terän halkaisija (mm/in)	Moottorin teho (kW/hv)	Pyörimisnopeus (RPM)	Äänitaso @ 3m (dB(A))	Asunnon materiaali
HEF-1060	28,000	1000 / 39"	0.75 / 1.0	450	68	Kuumasinkitty- (275 g/m2)
HEF-1250	38,000	1250 / 50"	1.1 / 1.5	420	71	Kuumasinkitty- (275 g/m2)
HEF-1380	44,500	1380 / 54"	1.5 / 2.0	370	73	Ruostumaton teräs 304 / FRP
HEF-1460	51,000	1460 / 57"	2.2 / 3.0	340	75	Ruostumaton teräs 304

Rakennus- ja toimintaperiaate

Toimintaperiaate

Poistopuhaltimet muodostavat alipaineen rakennuksen sisällä poistamalla vanhentunutta ilmaa ulospäin. Imuaukot tai avoimet ovet päästävät raitista ilmaa sisäänpäin. Suuri ilmannopeus pyyhkäisee työtilan poikki ja syrjäyttää lämpökuormat ja ilman epäpuhtaudet suoraan pakokaasun poistoalueen läpi.

Rakennustekniikka

Asuntopaneeli:Valmistettu CNC{0}}rei'itetyistä rakenneteräslevyistä, jotka on päällystetty kuumasinkkikerroksella (275 g/m2) tai luokan 304 ruostumattomalla teräksellä, mikä estää ruosteen leviämisen korkeassa-kosteudessa tai syövyttävässä ympäristössä.

Aseman kokoonpano:Korkean-epäkeskisyyden valurautalaakerilohkoissa on syvä-urakuulalaakerit, jotka vaimentavat suuren -tilavuuksisen siiven pyörimisen aiheuttamia säteittäisiä ja aksiaalisia kuormia.

Sovellukset

Valmistus- ja kokoonpanolaitokset:Poistaa jäännöslämmön hitsausasemista, ruiskuvalukoneista ja metallin leimauslinjoista.

Varastot ja logistiikkakeskukset:Estää lämpökerrostumisen korkean{0}}katon jakelukeskuksissa.

Kaupalliset kasvihuoneet:Säätelee ympäristön lämpötilaa ja kosteustasoa estääkseen sienikasvun.

Kotieläinten asutus:Poistaa ammoniakin, hiilidioksidin ja ylimääräisen kosteuden siipikarja- ja sikanavetoista.

Käytettävissä olevat vaihtoehdot

Materiaalit:Luokan 304/316 ruostumattomasta teräksestä kostutetut osat kemiantehtaille tai rannikkolaitteistoille; Kuitu-vahvistetut muovikotelot (FRP) happamiin-sumuympäristöihin.

Moottorit:IE3/IE4 korkea-tehokkuusmoottorit, invertteri-käyttöiset (VFD-yhteensopivat) moottorit säädettävään ilmavirran säätöön.

Lisävarusteet:Suojaavat turvalankaverkkosuojat (OSHA-yhteensopivat), painovoimaiset ikkunaluukut, tulosuodatinkotelot ja seinäkiinnitysholkit.

Valmistus ja laatu

Komponenttien leimaus ja laserleikkaus:Automaattiset leimauslinjat käsittelevät roottorin siivet ja kotelon rungot pitäen dynaamiset epätasapainoarvot standardirajojen alapuolella.

Dynaaminen tasapainotuslaite:Jokainen täysin koottu juoksupyörä käy läpi kaksitasoisen{0}}dynaamisen tasapainotuksen käyttökierrosluvulla resonanssin harmonisen värähtelyn eliminoimiseksi.

Sähkötestaus:Valmiille moottorikokoonpanoille suoritetaan automaattiset testipenkkiajot, jotka mittaavat dielektristä lujuutta (1500 V/1min), eristysvastusta (yli 100 Mohm), kuormitusvirtaa ja lämpötilan nousua.

Vaatimustenmukaisuustodistukset:Valmistettu ISO 9001 -laatujärjestelmien mukaisesti; sähkökomponenteissa on CE-, UL- ja CCC-vaatimustenmukaisuusmerkit.

FAQ

K: Miten lasken tarvittavan kokonaismäärän CFM:n ja tuulettimen määrästä 50 000 neliöjalkaa tuotantolaitoksessa?

V: Ilman vaihtokurssivaatimukset määräävät CFM:n kokonaismäärän. Kerro laitoksen tilavuus (pituus x leveys x keskimääräinen korkeus kuutiojalkoina) halutulla ilmanvaihdolla tunnissa (ACH), tyypillisesti 30–60 muutoksella teollisessa valmistuksessa, ja jaa sitten 60:llä. Jaa tämä tarvittava kokonaismäärä CFM:llä kohdepuhallinmallin nimellisarvolla (esim. HEF-1380 44,50 CFM:llä) ja määritä tarkka määrä CFM.

K: Mikä on suurin staattinen paine, jota vastaan nämä pakopuhaltimet voivat toimia tehokkaasti?

V: Vakiomallit on suunniteltu alhaisen{0}}resistanssin alipainejärjestelmille 50 Pa:iin (0,2 in.wg asti). Sovelluksissa, jotka vaativat kanavistoa tai yli 100 Pa:n{5}}resistanssisia imusuodattimia, räätälöityjä korkean-staattisen paineen keskipako- tai erikoisaksiaalikokoonpanoja tarvitaan.

K: Ovatko moottorit yhteensopivia taajuusmuuttajien (VFD) kanssa nopeudensäätöä varten?

V: Kyllä. Kun puhaltimet on yhdistetty invertteri-käyttöisiin moottoreihin (vakiovarusteena mukautetuissa rakenteissa ja valinnainen varastolinjoissa), puhaltimet voivat toimia 30 Hz:n ja 60 Hz:n välillä ilman ylikuumenemista, mikä mahdollistaa tarkat ilmanvaihdon säädöt vuodenajan lämpökuormituksen perusteella.

K: Millainen huoltoaikataulu tarvitaan jatkuvaan 24/7 teollisuuskäyttöön?

V: Tarkasta vetohihnojen kireys ja kohdistus (hihna{0}}käyttöyksiköissä) 1 000 käyttötunnin välein. Voitele tyynyn laakerit litium-pohjaisella korkean lämpötilan-rasvalla 2 500 tunnin välein. Pidä keskipakosulkimen lavat puhtaina pölyn kerääntymisestä vuosittain.

K: Miten tuulettimet pakataan ja kuljetetaan rahtivaurioiden minimoimiseksi meri- tai maakuljetuksen aikana?

V: Yksiköt toimitetaan osittain purettuna tai kokonaan koottuna ISPM 15 -standardin mukaisissa lämpökäsitellyissä puulaatikoissa. Kriittiset komponentit, kuten terät ja ikkunaluukut, on eristetty käyttämällä EPE-vaahtojäykistettä ja kosteus-sulkukalvoa kuljetusvärähtelyn ja suolaveden korroosion estämiseksi.

K: Mikä on vakiotakuun kattavuus ja varaosien saatavuus?

V: Laitteilla on 2 vuoden takuu rakenteellisia vikoja vastaan ja 1 vuoden takuu sähkömoottoreille. Vakiovaraosat (hihnat, laakerit, ikkunaluukut, moottorit) ovat varastossa jakeluvarastoissa 48 tunnin kuluessa toimitettaviksi.
